ZYYX-III型三相移相器是由變壓器式移相器，數字式相位顯示儀，電壓電流數顯表、輸出電壓調節、移相細調及電源等單元組成注新一代便攜式電工儀器，本產品將變壓器移相技術與數字測量技術進行了有機結合，移相調節精度高，讀數準確直觀、電壓輸出可調。本機結構牢固可靠，全密封、攜帶方便，便于在野外和現場使用。
一、ZYYX-III型三相移相器用途和適用范圍
移相器能在0~360度范圍內達到任意角度的超前或滯后移相目的。
本移相器采用三相三芯柱變壓器，Ｙ0接線方法，每相均有四個等邊繞組，交叉連線形成不同夾角，形成對角線相連的六邊形，六個邊共高十二個抽頭，即十二檔，每檔30度，三相同步調節，細調由三只同軸自耦變壓器與電容組成，使輸出三相在0～360度范圍內同步調節，以保證三相輸出的平衡。
本移相器具有操作方便、體積小、噪音低、輸出波形好等特點，能滿足較高國度的單相及三相交流功率、相位等儀表的測試校驗，也能用于電度表的檢定裝置之中。
二、ZYYX-III型三相移相器基本原理

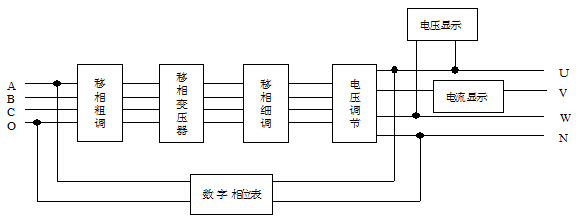

本移相器是采用變壓器移相原理設計制造的，其基本工作原理如下方框圖：
三、ZYYX-III型三相移相器主要技術指標
１．輸入電壓：三相四線3×380(220)V
50Hz
２．輸出電壓：三相四線3×(0~380) / (0~220)，三位半數字顯示，精度：1級
輸出電流：交流2-20A
三位半數字顯示，精度1級
３．最大輸出容量3×300VA
４．三相粗調：00
~3600，每步300進移相
５．三相細調：-30~180，120~330，四位數字顯示，精度1.0級
６．電壓波動：粗調≤1.5%，細調≤2.0%
７．波形失真：輸出波形失真度≤輸入波形失真度
８．溫升：＜60
℃
９．絕緣電阻：≥22MΩ
１０．耐壓試驗：1.5kV/min
１１．使用環境：溫度-10℃~
40℃，濕度＜80%
１２．外形尺寸：480×360×230mm
１３．重量：約35kg
＊當順時針調節移相粗調旋鈕相位表頭遞減移相時，請任意調換輸入三個相序即可
上海征原電氣科技有限公司生產的ZYYX-III型三相移相器產品質保期為三年，終身維修，24小時電話響應，購買儀器請認準“征原”牌，產品質量、售后有保障。
